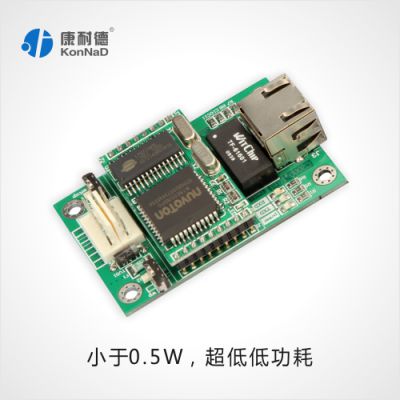

| 康耐德串口通讯模块，RS485转网络特点： →具有TCP Server、TCP Client、UDP、虚拟串口、点对点连接等五种操作模式； →用户基于网络软件，不需要做任何修改就可以与C2000 E1M1通讯； →通过安装我们免费提供的虚拟串口软件，用户基于串口的软件不需要做任何修改就可以与C2000 E1M1通讯； →对于需要开发软件的用户，我们免费提供通讯动态库、设置动态库或OCX控件； →通过浏览器、设置软件或设置动态库进行参数设置； →低消耗设计，无需散热装置； →双看门狗设计，稳定性高。  康耐德串口通讯模块，RS485转网络功能介绍 C2000 E1M1是具有高性价比且稳定可靠的串口设备嵌入式联网模块，它提供RS-485和TTL串口到TCP/IP网络和 TCP/IP网络到RS-485和TTL串口数据透明传输，它可以使设备立即具备联入TCP/IP网络的功能。 C2000 E1M1向上提供10M以太网接口，向下提供1个标准RS-485和TTL串行口，通讯参数可通过多种设置方式设置。 C2000 E1M1可广泛应用于PLC控制与管理、门禁医疗、楼宇控制、工业自动化、测量仪表及环境动力监控系统、 信息家电、LED信息显示设备和CNC管理等。 a) 本产品有以下三种工作模式： 1．作为TCP服务器，转换器上电后在***的TCP 端口等待数据服务器的连接请求，数据服务器在需要与转换器通讯的时候，向转换器的监听端口请求建立TCP 连接，连接建立后，数据服务器可以随时向转换器发送数据，转换器也可以随时将数据发送到数据服务器，在完成***的通讯后，数据服务器可以主动要求断开连接，否则连接一直保持。 2．作为TCP客户端，转换器上电时会主动向服务器请求连接，直到TCP连接建立为止，并且连接一旦建立将一直保持，连接建立后，数据服务器可以随时向转换器发送数据，转换器也可以随时将数据发送到数据服务器。 3．UDP方式，当C2000 工作在“UDP”模式时，它能接收所有的IP地址和端口发过来的数据，但只将返回的数据发送给***的IP地址和端口。 b) 应用软件可使用三种方式与转换器通讯： 1．通过本公司开发的虚拟串口管理程序，将网络数据重定向到虚拟串口，然后从虚拟串口读取数据。 2．用本公司开发的控件EDSockServer.ocx(或动态库EDSockServer.dll)。 3．使用Socket进行通讯。 1.2 技术参数 系统 CPU 8-bit MCU RAM 32KB Flash 32KB LAN 速率 10Mpbs 接口 RJ45 串口 TTL/485 TXD ， RXD ， RTS ， CTS ， GND ；485+，485-，GND 串口通信参数 效验 None , Even , Odd , MARK , SPACE 数据位 8 停止位 1、2 流量控制 RTS/CTS，XON/XOFF，None 速率 1200bps~115200bps 软件特点 协议 ARP，IP，ICMP，TCP，UDP，DHCP，HTTP 操作模式 TCP Server、TCP Client、UDP、虚拟串口、点对点连接 设置 C2000设置程序、Web浏览器、设置动态库、串口设置（可选） 提供软件 虚拟串口软件、C2000设置程序、串口调试工具、网络设置程序、EDSockServer.OCX、EDSockServer.DLL、设置动态库以及VB、VC、BC、Delphi的示例代码 驱动支持 Windows 98/ME/2000/XP/2003/Vista/7 32位 电源需求 电源规格 5VDC，±5% 电流 电流小于100mA 工作环境 操作温度、湿度 0℃~70℃，5~95%RH不凝露 存储温度、湿度 -60℃~125℃，5~95%RH不凝露 尺寸 定位孔间距 58.42*34.036 mm 定位孔直径 3.5 mm 尺寸 66.55*44.25mm | |||||||||||
